Владимир Кессених, Захар Кондрашов

Абонентские интегральные интерфейсы FlexiSLIC компании Ericsson

SLIC (Subscriber Line Interface Circuit — схема интерфейса абонентской линии) является одним из самых известных и традиционных продуктов компании Ericsson. До начала 1970-х годов Ericsson выпускал линейные абонентские интерфейсы в аналоговом исполнении. Затем началась эра цифровой телефонии. Замена трансформаторного линейного интерфейса монолитным кремниевым была исключительно трудной задачей из-за необходимости обеспечения высоких напряжений и больших токов. Тем не менее эта проблема была успешно решена. Если в 1980 г. все линейные интерфейсы Ericsson еще проектировались на дискретных компонентах, то уже в 1983 г. была выпущена первая интегральная схема, а в 1987 г. — серия интегральных микросхем PBL 376X, ставшая в дальнейшем промышленным стандартом. В 1996 г. Ericsson сформулировал концепцию нового семейства интегральных абонентских интерфейсов FlexiSLIC, отличающихся универсальностью применения, и начал их производство. Если в настоящее время около 70 % всех SLIC производится в интегральном исполнении, то к 2005 г. Ericsson планирует довести этот показатель до 100 %.

Правильно установленный интерфейс — главнейшее условие для того, чтобы обеспечить совместимость старого и нового оборудования на сети. Необычайная разнотипность российских телефонных, а в более широком плане — телекоммуникационных сетей предполагает существование огромного числа интерфейсов, что открывает заманчивые перспективы для производителей.

Ericsson Microelectronics выпускает широкий набор микросхем FlexiSLIC, перекрывающих весь спектр приложений современной телефонии — от небольших офисных АТС (РВХ) до мощных центральных АТС (СО — Central Office). В этом можно убедиться, обратившись к диаграмме на рис.1. По горизонтали показаны области применения. По вертикали микросхемы расположены в порядке возрастания стоимости сверху вниз: наиболее дешевая — PВL 386 20/1, наиболее дорогая — PBL 386 65/2.

Микросхемы семейства FlexiSLIC (гибкие SLIC) предназначены для выполнения стандартных функций абонентского интерфейса: сопряжения четырехпроводной линии и двухпроводной абонентской линии, питания абонентской линии, обеспечения требуемого импеданса по току, регулируемого усиления трактов приема, передачи и обратной связи, определения положения трубки на абонентском телефонном аппарате, защиты от перенапряжения. Между собой они различаются потребляемой мощностью, организацией питания линии, диапазонами напряжений сигнала, рабочих температур и т. п.

Характерные особенности и основные технические параметры микросхем семейства FlexiSLIC представлены в табл. 1.

Таблица 1. Основные технические характеристики FlexSLIC

FlexSLIC PBL 386 10/2 PBL 386 11/2 PBL 386 20/1 PBL 386 21/1 PBL 386 30/1 PBL 386 40/1 PBL 386 50/1 PBL 386 61/2 PBL 386 65/2
Максимальный ток в линии 65 мА 65 мА 30 мА 30 мА 45 мА 45 мА 45 мА 65 мА 65 мА
Реверс полярности напряжения (переполюсовка)   +   +         +
Связь через землю при отключенном TIP-проводе           + +   +
Драйвер реле вызовного сигнала + + + + + + + + +
Адаптивная защита от перенапряжений + + + + + + + + +
Обнаружение тока в линии, определение момента прекращения сигнала вызова + + + + + + + + +
Измерение напряжения в линии           + +   +
Обнаружение утечки на землю + + + +   + +   +
Передача при положенной трубке + + + + + + + + +
Защита речевого сигнала от насыщения + + + + + + + + +
Уровень сигнала тарикации (эффективное значение) 1,6B 1,6B прог-рам-мируе-мый прог-рам-мируе-мый прог-рам-мируе-мый прог-рам-мируе-мый 2.2В прог-рам-мируе-мый 2.2В 2.2В 2.2В
Коммутация батарей питания в зависимости от длины абонентской линии для уменьшения энергетических потерь + + + + + + + + +
Номинальное напряжение питания, B -10ё58 -10ё58 -10ё58 -10ё58 -10ё58 -10ё58 -10ё58 -10ё58 -10ё58
Программируемое резистивное питание/питание постоянным током + + + + + + + + +
Соответствует стандарту США по продольному балансу         + +     +
Диапазон рабочих температур -40...+85°С       + + +     +
Стандартный корпус PLCC-28 PLCC-28 PLCC-28 PLCC-28 PLCC-28 PLCC-28 PLCC-28 PLCC-28 PLCC-28
SOIC-24 SOIC-24 SOIC-24 SOIC-24 SOIC-24

Для более детального рассмотрения выберем микросхему PBL 386 11/2. У нее средняя стоимость и достаточно широкий диапазон приложений (рис. 1). Из рисунка видно, что она применяется в качестве интерфейса в офисных (учрежденческих) АТС, терминального адаптера интегрированных цифровых сетей ISDN, а также в беспроводных (WLL) и гибридных оптоволоконных сетях (НFC).

Офисные АТС (РВХ) Терминаль-ные адаптеры цифровых интегриро-ванных сетей (ISDN-TA) Беспровод-ные (WLL) и гибридные оптоволо-конные сети (HFC) Оптоволо-конные цифровые магистрали с уплотнением (FITL DAML) Цифровые концентра-торы телефонных линий (DLC) Централь-ные АТС (СО) Тарифи-кация разго-воров (Mete-ring)
386 20/1
386 10/2
386 30/1 386 21/1 386 30/1
386 11/2
  386 61/1
  386 40/1
  386 50/1
  386 65/2

Рис. 1. Области применения FlexiSLIC в современной телефонии

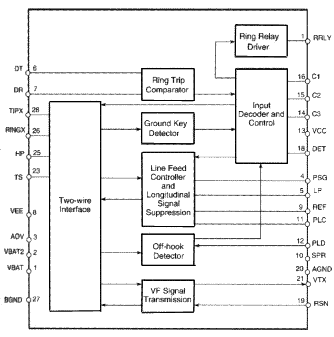

Блок-схема PBL 386 11/2 представлена на рис. 2. В ее состав входят двухпроводный интерфейс (Тwo-wire Interface), компаратор прекращения сигнала вызова (Ring Trip Comparator), драйвер звонкового реле (Ring Relay Driver), контроллер питания линии (Line Feed) и подавления наведенных сигналов (Longitudinal Signal Suppression), обнаружитель поднятой трубки (Off-hook Detector), блок передачи речевого сигнала (VF Signal Transmission), блок обнаружения утечки на землю (Ground Key Detector) и входной блок декодера и управления (Input Decoder and Control).

Рис. 2. Блок-схема PBL 386 11/2

Такая структура характерна для большинства микросхем FlexiSLIC.

Микросхемы этой серии обладают новыми уникальными свойствами, например, возможностью измерения напряжения в линии, что позволяет определять ее длину (протяженность). Данные измерений используются для установки в программируемом КОДЕКе параметров передаваемых сообщений, обнаружения коротких замыканий в линии, динамического управления электропитанием и т. д.

Дифсистема реализуется простой внешней цепью, подключаемой между выходами микросхемы VTX и RSN (рис. 2) и входами КОДЕКа. Сопротивление цепи программируется и может быть действительным или комплексным, что обеспечивает высокое качество согласования импедансов двухпроводной и четырехпроводной линий.

В исходном состоянии (состояние готовности) усилители TIPX и RINGX так же, как и другие функциональные узлы, потребляют минимальную мощность. Этому состоянию соответствует максимальный импеданс линии. При поступлении вызывного сигнала SLIC переходит в активное состояние. При этом драйвер звонкового реле и обнаружитель окончания сигнала вызова также переводятся в активный режим. Признаком снятой трубки (окончание сигнала вызова) является низкий логический потенциал на выходе детектора DET.

Оперативные состояния схемы PBL 386 11/2 устанавливаются в зависимости от комбинации высоких и низких потенциалов на цифровых управляющих входах С1, С2, С3 и выходе детектора DET. Возможные варианты этих состояний приведены в табл. 2.

Таблица 2.

С3 С2 С1 DET Оперативное состояние SLIC
0 0 0 Высокий уровень Состояние готовности
0 0 1 Активный низкий уровень Обнаружение сигнала вызова
0 1 0 Активный нзкий уровень Обнаружений снятой трубки
1 0 1 Активный низкий уровень Обнаружение утечки на землю
1 1 0 Активный низкий уровень Реверс (переполюсовка)

В микросхемах FlexiSLIC предусмотрена адаптивная защита от перенапряжений. Если вывод AOV (рис. 2) оставлен свободным, то пороговое напряжение устанавливается равным 2,5 Uпик при положенной трубке и 1,4 Uпик при поднятой трубке. Адаптация осуществляется в пределах от 0,6 Uпик до 5 Uпик. Программируемая защита от насыщения производится с помощью резистора, подключаемого между выводами PSG и VBAT. Для подавления высокочастотных искажений питания к выводам LP и VBAT подключается конденсатор Clp. Бесшумовая переполюсовка обеспечивается подключением к выводу SPR (Silent Polarity Reversal) конденсатора, определяющего крутизну фронта напряжения измененной полярности.

Все схемы FlexiSLIC проходят жесткую внутрифирменную экспертизу и полностью отвечают требованиям стандарта BELLCORE TR909. Это позволяет потребителям продукции Ericsson Microelectronics существенно сокращать время разработки, уменьшать системную сложность и стоимость своих изделий.

Когда речь идет о какой-либо конкретной компании, всегда возникает искушение сравнить ее продукцию с аналогами других фирм. Разве только Ericsson производит прекрасные SLIC? Разве SLIC других производителей хуже? Дело в том, что SLIC, выпускаемые остальными компаниями, как правило, узко специализированы и рассчитаны на работу преимущественно в цифровых сетях. SLIC от Ericsson более универсальны и легче адаптируются как в аналоговое, так и в цифровое окружение. Теперешнее состояние телефонных сетей России характеризуется использованием разнотипного и часто устаревшего оборудования. Поэтому сейчас SLIC от Ericsson предпочтительнее.

Не менее важным преимуществом продукции Ericsson, в том числе и FlexiSLIC, является ее доступность в России. Уже пять лет, как Ericsson открыл в Москве свое представительство. Налажена широкая сеть дистрибьюторов, среди которых ведущее место занимает «Петроинтрейд».

При содействии «Петроинтрейд» в ближайшее время в Петербурге на базе Военного университета связи открывается учебно-методическая лаборатория Ericsson Microelectronics. Главными задачами лаборатории будет научно-техническая, методическая и информационная поддержка дальнейшего продвижения Ericsson на российский рынок.

«Петроинтрейд»
тел.: (812)324-63-51,
324-63-71, 324-63-77
semicond@pit.spb.ru, www.pit.spb.ru
