Электронные компоненты Ericsson Microelectronics.

DC/DC преобразователи для систем питания

Компания Ericsson Microelectronics является ведущим поставщиком электронных компонентов для устройств беспроводной связи, фиксированного доступа и связи по волоконно-оптическим линиям. За последний год компания существннно обновила ассортимент своей продукции. В серии статей будут представлены новые направления в развитии электронных компонентов компании Ericsson Microelectronics. Данная статья посвящена DC/DC преобразователям.

DC/DC преобразователи компании Ericsson находят широкое применение в системах питания телекоммуникационного оборудования, в компьютерной и офисной технике, в промышленной и специальной электронике. Высокие технические характеристики DC/DC-преобразователей компании Ericsson позволяют считать их прекрасными устройствами для распределенных систем питания.

Основные технические характеристики DC/DC-преобразователей Ericsson приведены в табл. 1. По этим характеристикам можно оценить возможности всех серий преобразователей и по заданным требованиям выбрать необходимую серию.

Обозначения DC/DC преобразователей Ericsson Microelectronics

В дополнение к таблице следует отметить и другие важные характеристики DC/DC-преобразователей Ericsson:

  • точность выходного напряжения: ±1 %;
  • температурный коэффициент: ±(0,02…0,03) %/ °С;
  • температура хранения: от -55 до +125 °С;
  • частота коммутации: до 510 кГц;
  • шум и пульсации на выходе преобразователей соответствуют международным стандартам по электромагнитной совместимости EN 55022/CISPR 22 и стандарту США FCC part 15J;
  • высокие динамические характеристики: 100 мкс при пике 150 мВ;
  • высокая плотность мощности: до 6,48 Вт/см3;
  • возможность монтажа как в отверстия, так и на поверхность печатных плат.

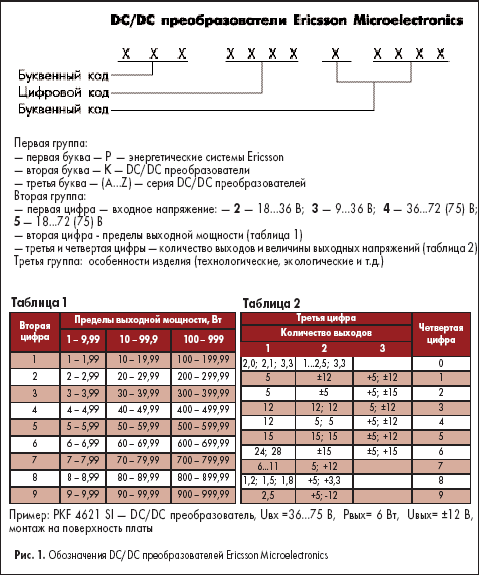

Условные обозначения DC/DC-преобразователей Ericsson показаны на рис. 1.

В печати уже приводились технические характеристики и возможности некоторых серий DC/DC- преобразователей Ericsson 1-4. Более полные данные представлены в 5.

Таблица 3. Основные технические характеристики DC/DC преобразователей компании Ericsson Microelectronics

Тип преобразователя Мощность,Вт Входное напряжение,В (DC) Параметры выходов UВЫХ(В)/IВЫХ МАКС.(A), DC Тип и размеры корпуса, мм
Один выход Два выхода Три выхода
PKV 1,65…3 9…36;18…72 3,3/0,5; +5/0,25 и -5/0,25;   31,8x20,3x10,7
5/0,5; +12/0,125 и -12/0,125;
12/0,25; +15/0,1 и -15/0,1
15/0,2
PKF 6…12 18…36 3,3/2,0;     MacroDensТМ
48,0x24,0x8,0
5/1,2; 5/2,0;
12/1,0
3…7 38…72 2,1/1,5; +5/1,0 и -5/1,0;
3,3/1,5; +5/1,0 и +3,3/1,0;
5/1,2; +12/0,5 и -12/0,5
12/0,6
6…15 36…75 1,2/5,0; 3,3/2,1 и 5/0,5;
1,8/5,0; +12/0,84 и -12/0,84
2,5/4,4;
3,3/2,0; 3,3/3,0; 3,3/4,0;
5/2,0; 5/3,0
5…11 18…75 3,3/1,5;
5/1,2;
7/0,86;
12/0,67; 12/0,92
PKC 15…18 18…36; 38…72 5/3,0; +12/1,2 и -12/1,2; +5/3,0; +12/0,6 и -12/0,6; EriPowerТМ
74,7x61,4x11,0
12/1,5 +15/1,0 и -15/1,0 +5/3,0; +15/0,5 и -15/0,5;
+5/3,0; +12/0,6 и -5/1,0
PKD 17…30 36…75 3,3/8,0     50,4 x 46,3 x 7,5
PKA 25…40 19…35 5/5,0; 5/8,0 12/2,0 и 12/2,0; +5/5,0; +12/1,0 и -12/1,0; EriPowerТМ
74,7x61,4x11,0
15/1,6 и 15/1,6 +5/5,0; +15/0,8 и -15/0,8;
+5/8,0; +15/2,0 и -15/2,0
PKE 25…40 36…75 3,3/7,6; 12/2,0 и 12/2,0; +5/5,0; +12/1,0 и -12/1,0; EriPowerTM
74,7x61,4x11,0
5/5,0; 5/8,0 15/1,6 и 15/1,6 +5/5,0; +15/0,8 и -15/0,8;
+5/7,0; +12/2,0 и -12/2,0
PKN 30…50 36…75 1,5/20,0; 3,3/15,0 и 1,3/8,0;   EriPowerТМ
74,7x61,4x11,0
1,8/20,0; 3,3/15,0 и 1,5/8,0;
2,5/17,0; 3,3/15,0 и 1,8/8,0;
3,3/15,0; 3,3/15,0 и 2,5/6,0
5/10,0
PKG 46…60 18…36 3,3/14,0; 12/4,0 и 12/4,0;   EriPowerТМ
74,7x61,4x11,0
5/12,0 15/3,2 и 15/3,2
30…60 36…75 2/15,0; 3,3/9,6 и 5/6,4;
2,5/15,0; 5/9,0 и 12/3,0;
3,3/14,0; 12/4,0 и 12/4,0;
5/12,0; 15/3,2 и 15/3,2
6,2/10,0
PKM 22,5…126 36…75 1,2/35,0;     57,9x36,8x12,7
1,5/15,0; 1,5/20,0; 1,5/30,0;
1,8/15,0; 1,8/20,0; 1,8/30,0;
2,5/15,0; 2,5/20,0; 2,5/30,0;
3,3/15,0; 3,3/20,0; 3,3/25,0; 3,3/30,0;
5/15,0; 5/20,0;
12/10,5
PKJ 22,5…150 36…75 1,5/15,0; 1,5/20,0; 1,5/30,0; 3,3/15,0 и 1,8/20,0;   61,0x57,9x12,7
1,8/15,0; 1,8/20,0; 1,8/30,0; 1,8/40,0; 1,8/42,0; 5/12,0 и 3,3/15,0
2,5/15,0; 2,5/20,0; 2,5/30,0; 2,5/40,0;
3,3/15,0; 3,3/20,0; 3,3/30,0; 3,3/40,0;
5/15,0; 5/20,0; 5/30,0;
12/6,25; 12/8,3; 12/12,5
PKL 90…310 36…75 1,8/50,0; 1,8/60,0; 1,8/100,0;     61,5x61,0x12,7
2,5/50,0; 2,5/60,0;
3,3/50,0; 3,3/60,0;
12/20,0; 12/25,0;
28,2/11,0

В последнее время компания расширила ряд DC/DC-преобразователей существующих серий (PKF, PKN, PKM, PKJ, PKL) и выпустила новую серию DC/DC-преобразователей PKD. Информация о новых преобразователях отсутствует в отечественной научно-технической литературе. В таблицах 2 и 3 представлены технические характеристики DC/DC-преобразователей с одним и двумя выходами, выпускаемых в настоящее время. С техническими характеристиками DC/DC-преобразователей с тремя выходами можно ознакомиться на сайте технико-консультационного центра Ericsson — www.ericssonmicro.ru.

DC/DC-преобразователи изготавливаются на автоматизированных производственных линиях, и их качество соответствует мировому уровню.

Таблица 4. Технические характеристики DC/DC преобразователей Ericsson Microelectronics с одним выходом

Тип преобразователя Мощность,Вт Входное напряжение,В (DC) Параметры выхода Uвых(В)/Iвых макс.(A), DC КПД, % Температура корпуса(выводов), °C Напряжение изоляции,В (DC)
PKV 3110 PI 1,65 9…36 3,3/0,5 73 от -40 до +95 1500
PKV 3211 PI 2,5 9…36 5/0,5 82 от -40 до +95 1500
PLV 3313 PI 3 9…36 12/0,25 82 <от -40 до +95/td> 1500
PKV 3315 PI 3 9…36 15/0,2 82 от -40 до +95 1500
PKV 5110 PI 1,65 18…72 3,3/0,5 73 от -40 до +95 1500
PKV 5211 PI 2,5 18…72 5/0,5 82 от -40 до +95 1500
PKV 5313 PI 3 18…72 12/0,25 83 от -40 до +95 1500
PKV 5315 PI 3 18…72 15/0,2 82 от -40 до +95 1500
PKF 2610A PI(SI) 6,6 18…36 3,3/2,0 81 от -40 до +100 1500
PKF 2611 PI(SI) 6 18…36 5/1,2 83 от -40 до +100 1500
PKF 2111A PI (SI) 10 18…36 5/2,0 83 от -40 до +100 1500
PKF 2113 A PI (SI) 12 18…36 12/1,0 86 от -40 до +100 1500
PKF 4310 PI(SI) 3 38…72 2,1/1,5 73 (от -45 до +95) 1500
PKF 4510 PI(SI) 5 38…72 3,3/1,5 79 (от -45 до +95) 1500
PKF 4611 PI(SI) 6 38…72 5/1,2 83 (от -45 до +95) 1500
PKF 4713 PI(SI) 7 38…72 12/0,6 83 (от -45 до +95) 1500
PKF 4618B SI 6 36…75 1,2/5,0   от -45 до +100 1500
PKF 4918 B SI 9 36…75 1,8/5,0 80 от -45 до +100 1500
PKF 4919 B SI 11 36…75 2,5/4,4 83 от -45 до +100 1500
PKF 4610A PI(SI) 6,6 36…75 3,3/2,0 78 от -45 до +100 1500
PKF 4910A PI(SI) 9,9 36…75 3,3/3,0 78 от -45 до +100 1500
PKF 4110 B SI 13,2 36…75 3,3/4,0 85 от -45 до +100 1500
PKF 4111A PI(SI) 10 36…75 5/2,0 83 от -45 до +100 1500
PKF 4211A PI(SI) 15 36…75 5/3,0 81 от -45 до +100 1500
PKF 5510 PI(SI) 5 18…75 3,3/1,5 80 от -45 до +100 1500
PKF 5611 PI(SI) 6 18…75 5/1,2 83 от -45 до +100 1500
PKF 5617 PI(SI) 6 18…75 7/0,86 84 от -45 до +100 1500
PKF 5713 SI 8 18…75 12/0,67 81 от -45 до +100 1500
PKF 5113 SI 11 18…75 12/0,92   от -45 до +100 1500
PKC 2111 PI 15 18…36 5/3,0 81,5 от -45 до +115 500
PKC 2113 PI 18 18…36 12/1,5 85 от -45 до +115 500
PKC 4111 PI 15 38…72 5/3,0 81,5 от -45 до +115 500
PKC 4113 PI 18 38…72 12/1,5 85 от -45 до +115 500
PKA 2212 P 25 19…35 5/5,0 80 от -45 до +115 500
PKA 2211 PI(CI) 25 19…35 5/5,0 80 от -45 до +115 500
PKA 2411 PIL 40 19…35 5/80, 81 от -45 до +115 500
PKE 4210 PI 25 36…75 3,3/7,6 78 от -45 до +115 1500
PKE 4211 PI/td> 25 36…75 5/5,0 84 от -45 до +115 1500
PKE 4411 PI 40 36…75 5/5,8 83 от -45 до +115 1500
PKD 4210 SI 27,4 36…75 3,3/8,0 89 от -45 до +100 1500
PKD 4210 SIN 27,4 36…75 3,3/8,0 89 от -45 до +100 1500
PKN 4318 PIOA 30 36…75 1,5/20,0 87,3 от -45 до +100 1500
PKN 4318 PI 36 36…75 1,8/20,0 88,5 от -45 до +100 1500
PKN 4419 PI 42 36…75 2,5/17,0 89 от -45 до +100 1500
PKN 4510 PI 50 36…75 3,3/1,5 91 от -45 до +100 1500
PKN 4511 PI 50 36…75 5/10,0 92 от -45 до +100 1500
PKG 2410 PI 46 18…36 3,3/14,0 79,5 от -45 до +100 1500
PKG 2611 PI 60 18…36 5/12,0 84 от -45 до +100 1500
PKG 4310 PI 30 36…75 2/15/0 75 от -45 до +100 1500
PKG 4319 PI 38 36…75 2,5/15,0 78 от -45 до +100 1500
PKG 4410 PI 46 36…75 3,3/14,0 81 от -45 до +100 1500
PKG 4611 PI 60 36…75 5/12,0 86 от -45 до +100 1500
PKG 4617 PIOA 60 36…75 6,2/10,0 86 от -45 до +100 1500
PKM 4318 PIOB 42 36…75 1,2/35,0 89 от -45 до +100 1500
PKM 4218 PIOA 22,5 36…75 1,5/15,0 87 от -45 до +100 1500
PKM 4318 PIOA 30 36…75 1,5/20,0 87 от -45 до +100 1500
PKM 4418 A PIOA 45 36…75 1,5/30,0 89 от -45 до +100 1500
PKM 4218 PI 27 36…75 1,8/15,0 89 от -45 до +100 1500
PKM 4318 PI 36 36…75 1,8/20,0 88 от -45 до +100 1500
PKM 4518 A PI 54 36…75 1,8/30,0 89 от -45 до +100 1500
PKM 4319 PI 37,5 36…75 2,5/15,0 89 от -45 до +100 1500
PKM 4519 PI 50 36…75 2,5/20,0 89 от -45 до +100 1500
PKM 4719 A PI 75 36…75 2,5/30,0 90 от -45 до +100 1500
PKM 4510 PI 49,5 36…75 3,3/15,0 91 от -45 до +100 1500
PKM 4610 PI 66 36…75 3,3/20,0 89 от -45 до +100 1500
PKM 4810 A PI 82,5 36…75 3,3/25,0 90 от -45 до +100 1500
PKM 4910 A PI 100 36…75 3,3/30,0 89 от -45 до +100 1500
PKM 4711 PI 75 36…75 5/15,0 92 от -45 до +100 1500
PKM 4111 PI 100 36…75 90 5/20,0 от -45 до +100 1500
PKM 4113 PI 126 36…75 12/10,5 90 от -45 до +100 1500
PKJ 4218 PIOAT 22,5 36…75 1,5/15,0 85 от -45 до +100 1500
PKJ 4318 PIOAT 30 36…75 1,5/20,0 86 от -45 до +100 1500
PKJ 4418 PIOAT 45 36…75 1,5/30,0 87 от -45 до +100 1500
PKJ 4218 PIT 27 36…75 1,8/15,0 87,5 от -45 до +100 1500
PKJ 4318 PIT 36 36…75 1,8/20,0 87 от -45 до +100 1500
PKJ 4518 PIT 54 36…75 1,8/30,0 86 от -45 до +100 1500
PKJ 4718B PIT 72 36…75 1,8/40,0 89 от -45 до +100 1500
PKJ 4718 PIT 76 36…75 1,8/42,0   от -45 до +100 1500
PKJ 4319 PI 37,5 36…75 2,5/15,0 89 от -45 до +100 1500
PKJ 4519 PI 50 36…75 2,5/20,0 89 от -45 до +100 1500
PKJ 4719 PI 75 36…75 2,5/30,0 87 от -45 до +100 1500
PKJ 4119B PIT 100 36…75 2,5/40,0 90 от -45 до +100 1500
PKJ 4510 PI 50 36…75 3,3/15,0 90,5 от -45 до +100 1500
PKJ 4610 PI 66 36…75 3,3/20,0 90,5 от -45 до +100 1500
PKJ 4910 PI 99 3,3/30,036…75 89 от -45 до +100 1500
PKJ 4110B PIT 132 36…75 3,3/40,0 92 от -45 до +100 1500
PKJ 4711 PI 75 36…75 5/15,0 91,5 от -45 до +100 1500
PKJ 4111 PI 100 36…75 5/20,0 91,5 от -45 до +100 1500
PKJ 4111A PI 150 36…75 5/30,0 90,5 от -45 до +100 1500
PKJ 4713 PI 75 36…75 12/6,25 93 от -45 до +100 1500
PKJ 4113 PI 100 36…75 12/8,3 93 от -45 до +100 1500
PKJ 4113 API 150 36…75 12/12,5 93 от -45 до +100 1500
PKL 4918 PIT 90 36…75 1,8/50,0 88 от -45 до +100 1500
PKL 4118 PIT 108 36…75 1,8/60,0 87 от -45 до +100 1500
PKL 4118 APIT 180 36…75 1,8/100,0 91 от -45 до +100 1500
PKL 4119 PI 125 36…75 2,5/50,0 89 от -45 до +100 1500
PKL 4119 API 150 36…75 2,5/60,0 88 от -45 до +100 1500
PKL 4110 PI 165 36…75 3,3/50,0 90 от -45 до +100 1500
PKL 4110 API 198 36…75 3,3/60,0 90 от -45 до +100 1500
PKL 4213 PIT 240 36…75 12/20,0 92 от -45 до +100 1500
PKL 4313 PIT 300 36…75 12/25,0 92 от -45 до +100 1500
PKL 4316 PIT 310 36…75 28,2/11,0 91 от -45 до +100 1500

Можно выделить основные направления, по которым шло развитие DC/DC-преобразователей Ericsson:

  • повышение интеграции, сокращение числа элементов, применение эффективных схем и топологий преобразователей;
  • повышение нагрузочной способности и дальнейшая миниатюризация преобразователей:
    • в корпусе SMD 48,0.24,0.8,0 мм — ток до 5 А,
    • в корпусе 58,0.37,0.12,7 мм («Quarter Brick»
    • четверть кирпича) — ток до 30 А,
    • в корпусе 61,0.61,0.12,7 мм («Half Brick» — половина кирпича) — ток до 100 А;
  • понижение выходного напряжения DC/DC преобразователей до 1,3 и 1,2 В;
  • выпуск преобразователей с напряжением на выходе 28,2 В;
  • увеличение токов в нагрузке до 3–5 А для преобразователей серии PKF в корпусе MacroDens. Использование методов синхронного детектирования позволило существенно повысить КПД и теперь DC/DC- преобразователи в корпусе MacroDens могут обеспечивать мощность до 15 Вт при естественном воздушном охлаждении;
  • увеличение токов в нагрузке до 60–100 А для преобразователей серии PKL при одновременном увеличении КПД.

Особый интерес для потребителей вторичных источников питания будет представлять новая серия PKD преобразователей средней мощности. Основные характеристики серии PKD:

  • выходные напряжения: от 1,2 В до 5 В при токах в нагрузке до 6–14 А;
  • низкий профиль: 7,5 мм;
  • высокий КПД (89 % при выходном напряжении 3,3 В);
  • возможность поверхностного монтажа;
  • полная мощность обеспечивается при температуре окружающей среды +78 °С и потоке воздуха 1 м/с;
  • наработка на отказ (расчетная) более 3,6 млн часов при температуре корпуса +75 °С;
  • возможность параллельного включения DC/DC преобразователей;
  • возможность регулировки выходного напряжения с помощью внешнего резистора для обеспечения заданного напряжения в нагрузке;
  • наличие режима дистанционного управления (RC — Remote Control).

В настоящее время серийно производятся DC/DC преобразователи PKD 4210 SI (положительная логика RC) и PKD 4210 SIN (отрицательная логика RC). Внешний вид и геометрические размеры преобразователей серии PKD показаны на рис. 2 и 3.

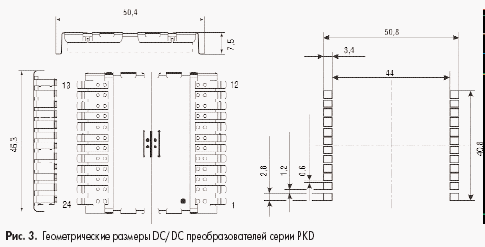

Геометрические размеры DC/DC преобразователей серии PKD

Более подробную информацию о DC/DC-преобразователях Ericsson Microelctronics можно получить на сайтах www.ericssonmicro.ru, www.pit.spb.ru и www.ericsson.com/ microe. Техническую и информационную поддержку отечественным производителям электронной аппаратуры осуществляет технико-консультационный центр Ericsson: e-mail: info@ericssonmicro.ru.

Таблица 5. Технические характеристики DC/DC преобразователей Ericsson Microelectronics с двумя выходами

Тип преобразователя Мощность,Вт Входное напряжение,В (DC) Параметры выходов Uвых(В)/Iвых макс.(A), DC КПД, % Температура корпуса(выводов), °C Напряжение изоляции,В (DC)
PKV 3222 PI 2,5 9…36 +5/0,2 и -5/0,255 82 от -40 до +95 1500
PKV 3321 PI 3 9…36 +12/0,125 и -12/0,125 82 от -40 до +95 1500
PKV 3325 PI 3 9…36 +15/0,1 и -15/0,1 80 от -40 до +95 1500
PKV 5222 PI 2,5 18…72 +5/0,25 и -5/0,25 82 от -40 до +95 1500
PKV 5321 PI 3 18…72 +12/0,125 и -12/0,125 82 от -40 до +95 1500
PKV 5325 PI 3 18…72 +15/0,1 и -15/0,1 82 от -40 до +95 1500
PKF 4622 PI(SI) 6 38…72 +5/1,0 и -5/1,0 83 (от -45 до +95) 1500
PKF 4628 PI(SI) 6 38…72 +5/1,0 и +3,3/1,0 80 (от -45 до +95) 1500
PKF 4621 PI(SI) 6 38…72 +12/0,5 и -12/0,5 83 (от -45 до +95) 1500
PKF 4928A SI 9,4 36…75 +3,3/2,1 и +5/0,5 79 от -45 до +100 1500
PKF 4121A SI 10 36…75 +12/0,84 и -12/0,84 85 от -45 до +100 1500
PKC 2121 PI 18 18…36 +12/1,2 и -12/1,2 86 от -45 до +115 500
PKC 2126 PI 18 18…36 +15/1,0 и -15/1,0 86,5 от -45 до +115 500
PKC 4121 PI 18 38…72 +12/1,2 и -12/1,2 86 от -45 до +115 500
PKC 4126 PI 18 38…72 +15/1,0 и -15/1,0 86,5 от -45 до +115 500
PKA 2323 PI(CI) 30 19…35 12/1,2 и 12/1,2 86 от -45 до +115 500
PKA 2325 PI(CI) 30 19…35 15/1,0 и 15/1,0 85 от -45 до +115 500
PKE 4323 PI 30 36…75 12/2,0 и 12/2,0 87 от -45 до +115 1500
PKE 4325 PI 30 36…75 15/1,6 и 15/1,6 89 от -45 до +115 1500
PKN 4520 BPIOC 50 36…75 3,3/15,0 и 1,3/8,0 87 от -45 до +100 1500
PKN 4520 BPIOA 50 36…75 3,3/15,0 и 1,5/8,0 87 от -45 до +100 1500
PKN 4520 BPI 50 36…75 3,3/15,0 и 1,8/8,0 88 от -45 до +100 1500
PKN 4520 API 50 36…75 3,3/15,0 и 2,5/6,0 89 от -45 до +100 1500
PKG 2623 PI 60 18…36 12/4,0 и 12/4,0 88 от -45 до +100 1500
PKG 2625 PI 60 18…36 15/3,2 и 15/3,2 88 от -45 до +100 1500
PKG 4428 PI 40 36…75 3,3/9,6 и 5/6,4 84 от -45 до +100 1500
PKG 4623 PI 60 36…75 12/4,0 и 12/4,0 89 от -45 до +100 1500
PKG 4625 PI 60 36…75 15/3,2 и 15/3,2 89 от -45 до +100 1500
PKG 4627 PI 60 36…75 5/9,0 и 12/3,0 88 от -45 до +100 1500
PKJ 4128 PIT 110 36…75 5/12,0 и 3,3/15,0 90 от -40 до +100 1500
PKJ 4820 PIT 86 36…75 3,3/15,0 и 1,8/20,0   от -40 до +100 1500

Литература

  1. В. Кессених, З. Кондрашов. Интегральные преобразователи постоянного напряжения (DC-DC) компании ERICSSON // Компоненты и технологии. 2000. No 2.
  2. Д. Кирик, З. Кондрашов. Продукция Эрикссон Микроэлектроника АБ на российском рынке. // Электроника: Наука, Технология, Бизнес. 2000. No 2.
  3. Д. Кирик, З. Кондрашов. Использование интегральных источников питания компании «Эрикссон Микроэлектроника АБ» при параллельном включении. //Электронные компоненты. 2000. No 3.
  4. З. Кондрашов. Мощные DC/DC преобразователи компании «Эрикссон» //Компоненты и технологии. 2000. No 6 .
  5. Ericsson: Модульные DC/DC преобразователи. Серия «Библиотека электронных компонентов.». М.: Издательский дом «Додэка-XXI.». 2001. Выпуск No 23.

Николай Скрипник


Статьи по: ARM PIC AVR MSP430, DSP, RF компоненты, Преобразование и коммутация речевых сигналов, Аналоговая техника, ADC, DAC, PLD, FPGA, MOSFET, IGBT, Дискретные полупрoводниковые приборы. Sensor, Проектирование и технология, LCD, LCM, LED. Оптоэлектроника и ВОЛС, Дистрибуция электронных компонентов, Оборудование и измерительная техника, Пассивные элементы и коммутационные устройства, Системы идентификации и защиты информации, Корпуса, Печатные платы

Design by GAW.RU
