Cherry:

от переключателей до клавиатур

Доказано, что заклепки на корпусе "Титаника" были сделаны с нарушениями технологических норм и не из того материала, из которого следовало. В результате столкновение, которое могло всего лишь привести к прогибу корпуса или локальной пробоине, обернулось расхождением почти всех листов ниже ватерлинии. Впрочем, как и с шаттлом "Колумбия": ничтожная с точки зрения конструкции космического корабля проблема с термоизоляционной плиткой закончиласт гибелью семи космонавтов... В компании Cherry всегда помнят, что мелочей в технологическом процессе не бывает. Поэтому любая продукция, от переключателей до клавиатур, отличается качеством и надежностью, которые подтверждаются самыми серьезными тестами и системами проверки качества.

Самой массовой продукцией Cherry являются клавиатурные модули для производства клавиатур или любых других устройств ввода информации. Двумя основными моделями в номенклатуре компании являются МХ и ML. Обе модели имеют перекрестные контакты из сплава золота и серебра. Отличаются они длиной хода и гарантированным периодом наработки на отказ. В модуле МХ длина хода — 4 мм, а в модуле ML — 2 мм.

Они предназначены для производства клавиатур, панелей ввода данных, телефонных и операторских пультов, нестандартных решений по ТУ заказчика.

Гарантия работоспособности у модулей МХ — 100 миллионов нажатий, у ML — 50 миллионов.

Варианты крепления: непосредственно на печатную плату или на печатную плату с дополнительной фиксирующей решеткой. Есть возможность установки светодиода в корпус модуля для создания подсвечивающейся раскладки. Клавиши у модулей МХ крепятся при помощи крестообразного разъема, а у ML — при помощи двух направляющих на крышечках. Клавиши могут быть стандартного параллельного типа (с равномерной высотой по периметру) и клавиатурного (с разной высотой боковых поверхностей, как у стандартных клавиатур).

Поверхность клавиши по форме может быть ровная или эргономически вогнутая под подушечку пальца, со вставным стеклышком (для вставки бумажной этикетки) или чистая (для гравировки специальных символов). В любых типах клавиш возможно наличие прозрачной вставки для работы модулей со светодиодами.

Сегодня основное производство компании ориентировано на выпуск переключателей различных типов. Можно с гордостью сказать, что в «мерседесах», «опелях», БМВ, «фордах», «крайслерах», «фольксвагенах», «ягуарах» и многих других автомобилях используются как отдельные переключатели Cherry, так и целые блоки, разработанные специально по заказу КБ этих компаний.

Мини- и микропереключатели — устройства кнопочного типа для промышленного и стандартного применения. Они отличаются вариантами исполнения (с защитой по классу IP67 или без нее), а также типами крепления на печатные платы или несущие конструкции, усилителями нажатия и габаритными размерами.

Селекторные переключатели — блочные переключатели со встроенными цифровыми счетчиками количества нажатий.

Маятниковые переключатели — широко используемые включатели-выключатели в сетевых фильтрах, блоках питания компьютеров, настольных лампах, стеклоподъемниках и т. п.

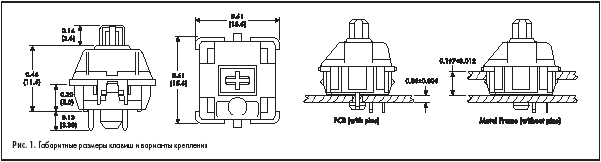

Габаритные размеры клавиш и варианты крепления

Блоки управления механикой салонов автомобилей

Это направление стало органично развиваться на базе производства специальных переключателей повышенной надежности.

В настоящее время все приборные консоли выполняются по заказу производителей автомобильной техники, в связи с чем серийного производства каких-то унифицированных блоков не существует.

Устройства сенсорного управления электроприборами

Пока Cherry является единственным производителем сенсорных пультов управления для электрических и газовых плит, а также стиральных, сушильных и посудомоечных машин для компаний Bosch, Siemens, Electrolux и еще десятка других лидеров рынка бытовой электроники. Сейчас основным преимуществом газовых плит над электрическими является скорость и температура нагрева конфорок. В самое ближайшее время отдел НИОКР Cherry постарается решить эти проблемы при помощи специально встроенных в центр конфорок датчиков контроля нагрева. Предполагается, что скорость нагрева будет увеличена на 35%, а максимальная температура будет достигать 600–700 °С.

Таблица. Кнопочные переключатели

  Характеристики Тип Размер, мм Сила тока, А Напряжение, В Усилие нажатия, кН Длина хода рычага, мм Рабочая темпе-ратура, °С
Mini
Между контактами > 3 мм D3 27,8х15,9х10,3 4–10 250 перем. 500 2,6 –40/+85
Стандартные D3 27,8х15,9х10,3 10–16 250/400 перем. 120–380 2,6 –40/+85
Стандартные D4 27,8х15,9х10,3 0,1–21 250 перем. 15–400 2,6 –40/+85
Submini
Стандартные DB 20х9,65х6,5 0,1–10 250 перем. 70–250 1,6 –40/+85
IP 6K7 DC 20х10,65х6,5 0,1–10 250 перем. 200–340 1,6 –40/+105
IP 6K7 DCJK 20х10,2х6,4 0,1–10 250 перем. 200–340 1,6 –40/+105
Super submini
IP 6K7 DJ 15,2х8,15х6,4 0,005–2 12 пост. 120 2 –40/+85
IP 6K7 DK 14,7х6,9х5,4 0,005–2 12 пост. 75 2 –40/+105
Стандартные DR 13,7х6,8х5,4 0,005–2 12 пост. 75 2 –40/+105
Sub–submini
Стандартные DG 12,8х6,5х2,7 0,05–3 125 перем. 75–140 0,7 –25/+85
Ultramini
Стандартные DH 8,2х6,2х2,7 0,05–0,5 30 пост. 90 0,85 –25/+70
Center–off
IP 6K7 NM02 13,0х15,1х5,5 0,05–0,1 12 пост. 50 2х40 –40/+85
Pushbutton
  IP 40 F6 31,8х17,3х26,6 0,1–10 125/250 перем. 425 3,2 –40/+85
Селекторные переключатели/Счетчики
    PA 15х7,62 0,50 100 300   –20/+80
    PB 18х6 0,50 100 300   –20/+80
    PE 24х7,62 1,00 100 400   –20/+80
    PE 33х8 1,00 100 400   –20/+80
    TN 33х8 1,00 100 350   –40/+70
    TP 33х10 1,00 100 350   –40/+70
    TR 33х13,2 1,00 100 350   –40/+70
    TT 33х20 1,00 100 350   –40/+70
    PF 14х7,62 1,00 100 350   –40/+70
    PC 18х8 1,00 100 400   –20/+80
    TC 18х8 0,50 100 200   –20/+70
    PD 19,5х7,62 0,50 100 200   –20/+70
    TG 24х8 1,00 100 350   –40/+70
    LA 24,4х12,7 1,00 100 220   –40/+70
    TL 24,4х12,7 1,00 100 280   –40/+70
    TU 34,55х12,7 1,00 100 280   –40/+70
Маятниковые переключатели
    CR   20/16 125/250     –20/+85
    SR   10/6 125/250     –20/+85
    LR   10/8 125/250     –20/+85
    TR   16 125/250     –20/+85
    WR   16 125/250     –20/+85

Игорь Евтишенков
